內嵌式滑台模组系列

GTH4-L2/L6/L12-50~800-K

GTH4 Series

螺杆样式 轨道內嵌

螺杆等级代号: L / C
螺杆等级:C7 转造/ C5 研磨
位置重覆精度:±0.005(mm) / ±0.003(mm)

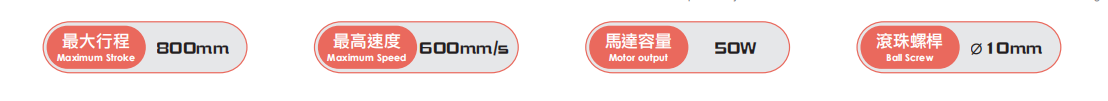

标准行程:50-1050 / 50-300 (mm) (50间隔)
==================================
螺杆导程:2/5/10/20(mm)
螺杆导程:2/6/12(mm)
最高速度:100/300/600(mm/s)
最大可搬重量 水平使用:25/20/12(kg)
最大可搬重量 垂直使用:8/5/2(kg)
定格推力:424/141/71(N)
标准行程:50-800 / 50(mm)
*行程超过550时,会产生螺杆偏摆
*此时请将速度调低。
*电机加減速设订0.2秒。


TOYO/GTH4 本螺杆系列模组具有高精度、高稳定性的特点,螺杆驱动模组可轻易达到高精度的使用需求,并稳定运转确保螺杆、滑轨的使用寿命及组装质量。主要运用于工作定位、夹取、搬运、插件、电子部品组装、电路板与晶圆盒定位插入位置等自动化领域,自动化设备公司多元化产业广泛使用。

Download GTH-PDF

产品特点

TOYO/GTH系列轨道内嵌丝杆模组,采用内嵌式轨道,等高度直线度大幅提升,滑台行程可达1250m,重复定位精度可达±0.005mm,具有更强刚性等特点。

TOYO/GTH系列滑台等高直线度: 轨道嵌入于本体研磨,行走等高直线度可达+0.02mm。

TOYO/GTH系列滑台体积更小: 宽度缩小,让设备安装所需空间更小。

TOYO/GTH系列滑台刚性强化: 本体与滑座一体成型钢材,改善原始铝滑座刚性差的问题。

TOYO/GTH系列滑台特殊钢带设计,不易发尘: 特殊钢带结构设计,可减少发尘,可用于洁净室环境。

TOYO/GTH系列滑台安装省时方便:可由上往下固定或由下往上固定,本体底部标配定位销钉孔,GTH全系列都可外部注油,具有保养简单的特点!

风险承诺

质保期限有以下3项,以其作为保固期限依据,期限为:

1、由本公司出货后18个月。

2、已安装使用12个月。

3、使用时间2500小时。

服务范围

购买本公司产品,本公司提供您下列服务:

1、指导安装调教及试运转。

2、指导保养维护。

3、操作配线的技术指导。

4、原厂提供技术支持服务。

5、模组(配件)全国包邮。
